產品特點
■ x1 PCI Express?接口
■ 內部定時器最大50 MHz時鐘頻率或外部時鐘
■ 100 MHz時鐘頻率
■ 最大200MB/S數據流量
■ 通過軟件可選電平：l.8V、2.5V及3.3V
■ 在外部時鐘模式下16歩相移
■ 毎組(8位)輸入/輸出方向可選
■ 與外設通信時支持I 2 C和SPI可編程串行接口
■ 支持Scatter-gather DMA
■靈活握手傳輸及外部數字觸發模式
■8通道輔助可編程I/O
產品介紹

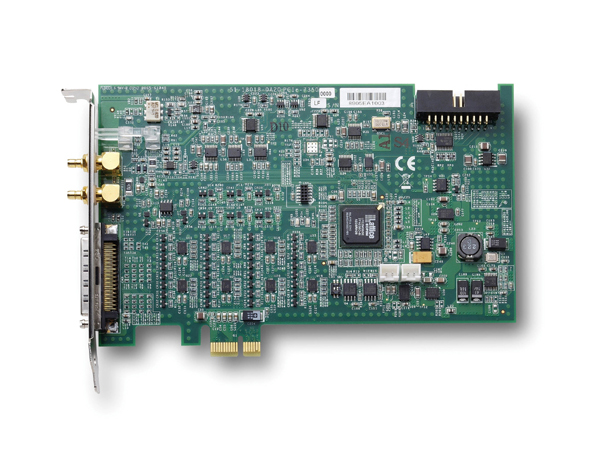

凌華PCIe-7350是帶32通道雙向并行I/O線的高速數字IO卡。通過x1 PCI Express®接口，數據傳輸率高達200MB/s，時鐘頻率高達50MHz(內部時鐘)或100MHz(外部時鐘)，是數字圖像采集，視頻播放及IC測試等高速大規模數字量數據采集或交換應用的理想選擇。
I/O端口配置及電平偏移
PCIe-7350板載32通道I/O線的初始狀態(上電狀態)預設為輸入線。它可雙向傳輸，并可分為四組。每組包含8個通道，且可單獨配置作為輸入或輸出端口。PCIe-7350可通過軟件選擇，支持1.8V、2.5V及3.3V等三種邏輯電平。 當選擇一個邏輯電平后，所有的四組都將會處于所選擇的邏輯電平。在數字輸出模式下，當數字輸出停用時，輸出電壓是三態的。可編程I/O方向及邏輯電平為測試中的設備提供了靈活的接口。
最大數據傳輸率
PCIe-7350支持最大200MB/s的數據流量，在最大50MHz內部時鐘頻率時數據寬度為32位，在最大100MHz外部時鐘頻率時數據寬度為8/16位。scatter-gatter總線主控DMA、板載8k采樣點FIFO緩存大小及xl PCI Express®接口的完美結合，保證了在持續高速數據傳輸過程中數據不丟失。
相位延返
PCIe-7350具有外部采樣時鐘或內部采樣時鐘導出的相移特性， 在高速數據傳輸應用中實現了采集/產生時序的最優化。釆樣時鐘的相移能夠實現高達16步的調整，即相移調整范圍達22.5度到337.5度。此特性有效地防止在釆集數據的轉換狀態時進行采樣，確保采樣時序有效穩定。
I²C及SPI系列接口
PCIe-7350的應用功能l/O（AFI）可配置成I²C或SPI主控節點。I²C接口支持快速模式并使用被稱作SCL （串行時鐘）和SDA （串行數據）的兩個雙向線。SPI接口使用被稱為SCK （串行時鐘）、SI （串行數據輸入）及SO（串行數據輸出）的三線發送信號。PCIe-7350通過內置I²C的SPI協議及其附帶的API，可與外圍設備直接通信。
產品規格
|
數字I/O |
|

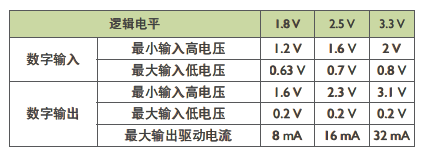

■通道數：32，毎組(8通道)輸入/輸出方向可選邏輯電平：I.8V、2.5Vs 、3.3V (可軟件編程) ■上電狀態：全部為數字輸入 ■阻抗： -輸入：10kΩ -輸出：50 Ω ■輸入保護：-1至6V ■數據傳輸：可編程I/O、scatter-gather總線主控DMA ■最大數據傳輸率：200 MB/s ■數字邏輯電平：
|
|
時鐘模式 |
|
■內部時鐘：最大50 MHz (100 MHz/N;2<N<65535) ■外部時鐘：最大100MHz(僅支持8/16位數據寬度，數據流量必須小于200MB/s) ■握手傳輸 ■突發式握手傳輸 |
|
觸發源 |
|
■軟件觸發 ■外部數字觸發:AFI[O…7] |
|
觸發模式 |
|
■后觸發、重觸發、模式匹配及握手傳輸 |
|
狀態改變中斷 |
|
■中斷源：任意32通道或預定義通道狀態改變 |
|
應用功能I/O |
|
■通道數：8 ■支持模式：靜態I/O、I ² C或SPI主控節點、 外部時鐘輸入/輸出、外部數字觸發輸入、 握手傳輸 |

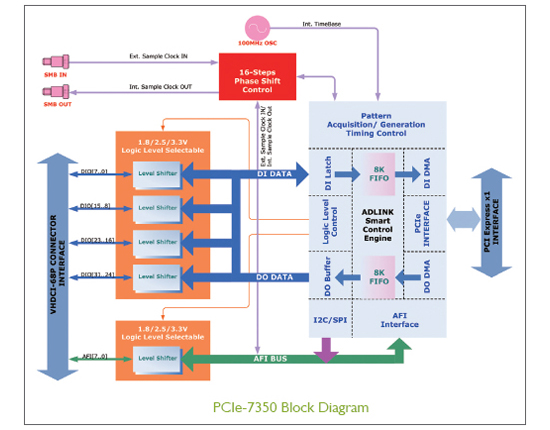

注釋：用于測試圖像傳感器的高速數字I/O模塊
