產品特點
? 支持32位3.3 V或5V PCI總線
? 16通道鎖存SPDT繼電器
? 節能型繼電器驅動
? 斷電后輸出狀態不會改變
? 板載LED指示燈顯示繼電器狀態
? 用于連接外部LED的板載連接器
? 數字輸入提供2500VRMS光隔
? 主板ID
產品簡介

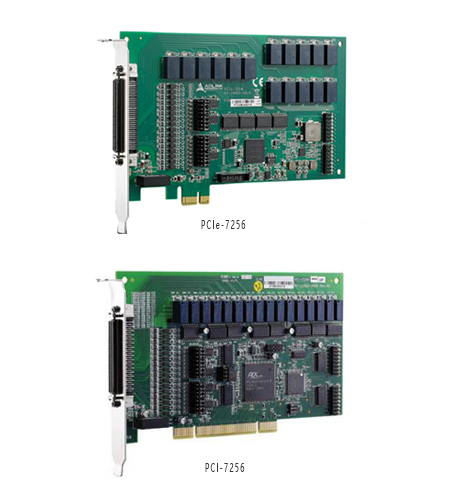

凌華PCIe/PCI-7256，16路繼電器輸出及16路數字DIO卡。支持所有C型繼電器，非常適合用于連接開關控制的設備。利用鎖存繼電器，PCI-7256可以保護正在工作的電源，并且每個鎖存繼電器輸出的狀態都可以通過板載LED進行顯示。當繼電器處于SET狀態時，其對應的LED燈將亮起。即使在系統已經斷電的情況下，鎖存繼電器仍可以保持其狀態不變。
因此，凌華PCI-7256非常適用于在出現故障時，仍需要維持其輸出狀態的關鍵性的應用。所有的數字輸入通道都是無極性和帶光隔離，可針對可選擇使用的RC濾波器進行設置。PCI-7256同樣具備狀態改變(COS)功能，當任何數字輸入狀態改變時，就會產生中斷。
產品特點
■ 支持32位3.3 V或5V PCI總線
■ 16通道鎖存SPDT繼電器
■ 鎖存繼電器
■ 節能型繼電器驅動
■ 斷電后輸出狀態不會改變
■ 板載LED指示燈顯示繼電器狀態
■ 繼電器狀態回讀
■ 板載繼電器驅動電路
■ 用于連接外部LED的板裁連接器
■ 16通道隔離數字輸入
■ 數字輸入提供2500VRMS光隔
■ 狀態改變(COS)中斷
■ 數字輸入帶板載低通濾波
■ 兩個外部中斷源
■ 提供板載+5V電源供干觸點輸入使用
■ 緊湊型，半長PCB
■ 主板ID
軟件支持
| ■操作系統 | ■推薦軟件 | ■驅動支持 |
|
• Windows Vista/XP/2000/2003 • Linux |
• AD-Logger • VB.NET/VC.NET/VB/VC++/BCB/Delphi • DAQBench |
• DAQPilot，支持Windows • DAQPilot，支持LabVIEW7" • DAQ-MTLB，支持MATLAB® • PCIS-DASK，支持Windows • PCIS-DASK/X，支持Linux |
技術規格
| 繼電器輸出 |
|
■ 通道數：16 ■ 繼電器類型：鎖存SPDT(C型)，鎖存 ■ 斷電后輸出狀態不改變 ■ 隔離電壓：I500VRMS ■ 觸點容量 • 交流(AC) : 125 V， 0.5 A • 直流(DC) : 30V， 1A ■ 擊穿電壓：IOOOVrms ■ 觸點阻抗：60 mQ ■ 繼電器開/關時間 • 吸合時間：3 ms • 釋放時間：3 ms ■ LED指示燈 • 板載LED指示燈顯示繼電器狀態 • 用于連接外部LED的板載連接器 ■ 使用壽命： • >2x10^5次(I A，30Vdc) • >10^5次(0.5 A，125 Vac) ■ 數據傳輸：程序控制I/O |
| 隔離數字輸入 |
|
■ 通道數：16 ■ 最大輸入范圍：24 V,無極性 ■ 數字邏輯電平 • 0至24V,無極性 • 輸入高電壓：10至24V • 輸入低電壓：0至2V ■ 輸入阻抗：0.5 W時4.7kΩ ■ 隔離電壓：2500 Vrms通道到系統 ■ 中斷源：狀態改變中斷、數字輸入通道O及I ■ 數據傳輸：程序控制I/O |
| 隔離電源供應 |
|
■ 輸出電壓：+5V ■ 輸出電流：40℃時最大170mA |
| 通用規格 |
|
■ I/O接口： 68針SCSI-11孔型插座 ■ 工作溫度：0℃至60℃ ■ 存儲溫度：-20°C至80 °C ■ 相對濕度：5%至95%，非凝露 ■ 電源要求：+5V；典型340mA，最大980mA（所有繼電器同時啟動） ■ 尺寸(不包括連接器)：175 mmx 107 mm |
