產品特點
? 支持通用32位3.3 V及5V PCI總線，即插即用
? 1250 VRMS隔離電壓
? 全部數字輸入通道的可編程狀態改變(COS)檢測
? 高達28 V電壓保護的隔離輸入
? 干觸點輸入（PCI-7442）
? 全部輸出通道具有最高300 mA的高輸出驅動能力
? 隔離輸出通道具有250 mA 的灌電流
? 32通道TTL I/O功能
產品介紹

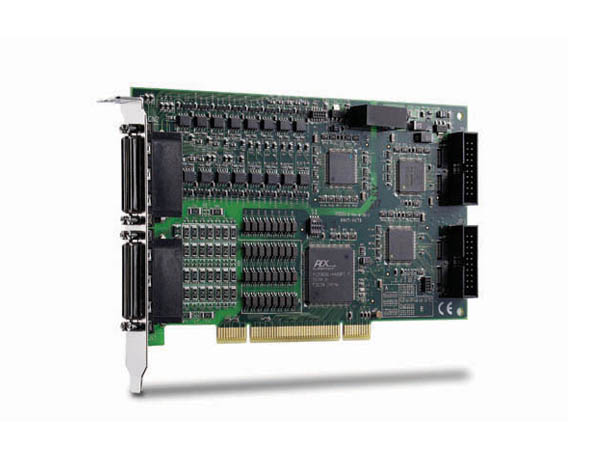

凌華特別推出了PCI-744X系列數字量輸入輸出卡，該卡提供高達128個光隔通道，大大滿足了工業界對高密度數字輸入輸出模塊日益高漲的需求。
PCI-744X系列配備了64(PCI-7442)或128路(PCI-7443)光電隔離數字輸入和64(PCI-7442)或128路(PCI- 7444)光電隔離數字輸出。在1250 VRMS(不包括線纜)通道至系統的隔離保護下，板卡將能夠避免偶然接觸外部電壓的損壞，同時接地也更為簡單。所有輸入通道的每個線路隔離都是相同的無極性，甚至在高噪環境 下仍能順利采集數字輸入信號。PCI-7442/PCI-7443還具有狀態改變(COS)中斷特性，能在數字輸入信號的 邏輯狀態發生突變時立即向PCI控制器發出一個中斷請求。
為了能夠在多卡系統中輕松識別每一塊DIO卡，PCI-7442/7443/7444還配備了板卡ID，以便快速便捷地進行偵測與故障排除。
產品特點
■支持通用32位33 V及5V PCI總線，即插即用，高密度、光隔數字輸入及/或數字輸出
• PCI-7442: 64通道數字輸入及64通道數字輸出
• PCI-7443: 128通道數字輸入
• PCI-7444： 128通道數字輸出
■ I250Vrms隔離電壓
■ 全部數字輸入通道的可編程狀態改變(COS)檢測
■ 高達28V電壓保護的隔離輸入
■ 干觸點輸入(限于PCI-7442)
■ 全部輸出通道具有最高300mA的高輸出驅動能力
■ 隔離輸出通道具有250 mA的灌電流
■ 數據輸出狀態回讀功能
■ 熱啟動后保持數字輸出值
■ 開機DO初始狀態可編程設定
■ WDT中斷發生時DO狀態可編程設定
■ 看門狗定時覇計數器防止系統崩潰(限于 PCI-7442/PCI-7444)
■ 32通道TTL I/O功能
■ 板卡ID功能
產品規格
| 隔離數字輸入 |
|
通道數 • 64 (PCI-7442) • 128 (PCI-7443) 最大輸入范圍：28 V,無極性 數字邏輯電平：0^28V,無極性 • 輸入高電壓：5V至28V • 輸入低電壓：0V至1.5V 輸入阻抗：4.7kΩ@0.5W 靜電保護CKT開關(正向) 隔離電壓：1250Vrms通道到系統 中斷源：64/128通道狀態改變(COS) 數據傳輸：程序控制I/O |
| 隔離數字輸出 |
|
通道數： • 64 (PCI-7442) • 128 (PCI-7444) 輸出類型：開漏電源MOSFET驅動 輸出范圍：5V至40V 灌電流：在100%負載時所有通道250mA (最大300 mA) 隔離電壓：1250Vrms通道至系統 數據傳輸：程序控制I/O |
| 絕緣+5V電源（限于PCI-7442/7444） |
|
輸出電壓：+5V 輸出電流：最大100 mA(40°C) |
| 安全特點（限于PCI-7442/7444） |
|
開機數字輸出狀態可編程設定 看門狗定時器 • 基準時鐘頻率：10 MHz,固定值 • 計數器帶寬：32位 |
| 通用規格 |
|
I/O接口 ： 68針雙接口VHDCI孔型插座 工作溫度：0°C至60°C 存儲溫度：-20°C至80 °C 相對濕度：5%至95%,非凝露 電源要求
尺寸：175mm*107mm |
選購指南
| 接線端子板和線纜 |
|
■DIN-68S-01 接線端子板，帶1個68針SCSI-11連接器，標準導軌安裝 ■ ACL-10568D 雙68針轉2個68針SCSI-VHDCI線纜 ■ ACL-I0568F 68針SCSI-VHDCI排線 |
| 訂購指南 |
| ■ PCI-7442：64通道隔離數字量輸出和64通道隔離數字量輸入卡
■ PCI-7443：128通道隔離數字量輸入卡 ■ PCI-7444：128通道隔離數字量輸出卡 |
| 軟件支持 |
|
■ 操作系統 • Windows Vista/XP/2000/2003 • Linux ■ 推薦軟件
• AD-Lpgger • VB.NET/VC.NET7VB/VC+ +/BCB/Delphi • DAQBenc ■ 驅動支持 • DAQPilot,支持Windows • DAQPilot,支持LabVIEW™ • DAQ-MTLB,支持MATLAB® • PCIS-DASK,支持Windows • PCIS-DASK/X,支持Linux |
