產品簡介

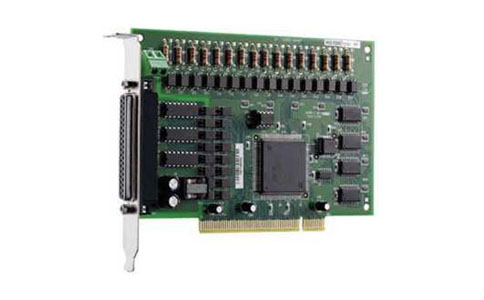

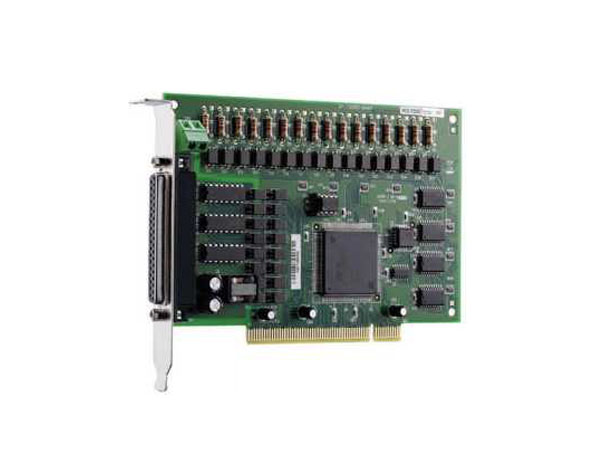

32通道隔離數字輸入輸出卡PCI-7230 （現貨）

　　數據輸入輸出卡凌華PCI/LPCI/LPCIe-7230系列，是32通道隔離輸入輸出卡，可提供2500V光隔保護。PCI/LPCI/LPCIe-7230擁有的寬輸入范圍，使之更容易感應到外部設備的狀態。無極性特征適合于各種工業應用。同時PCI/LPCI/LPCIe-7230和PCI-7234還擁有5至35V的寬輸出范圍，適用于繼電器驅動和工業自動化應用。PCI-7234P還具備源電流輸出能力。

　　PCI/LPCI/LPCIe-7230和PCI-7233在數字輸入通道上還提供了兩個中斷源。PCI-7233數據輸入輸出卡還具有狀態改變(COS)功能，可在數字輸入狀態改變時產生中斷。

　　主要特點：

　　x1 PCI Express接口 (LPCIe-7230)

　　16通道隔離數字輸入和16通道隔離數字輸出 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)

　　2500 VRMS光隔 (PCI-7234/7234P，LPCI-7230，LPCIe-7230)

　　單個隔離輸出灌電流高達500mA

　　兩個外部中斷源 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)

　　緊湊型，低規PCI/PCI Express® PCB (LPCI-7230，LPCIe-7230)

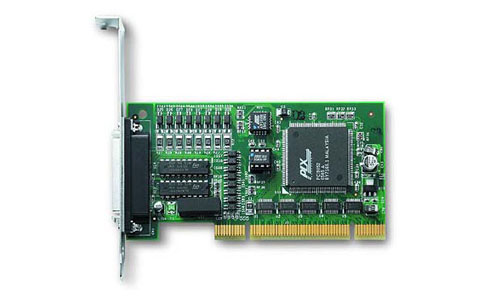

低規16通道隔離輸入和16通道隔離輸出PCI卡 LPCI-7230

　　主要特點：

　　支持32位3.3 V或5 V PCI總線 (LPCI-7230)

　　2500 VRMS光隔 (PCI-7234/7234P，LPCI-7230， LPCIe-7230)

　　單個隔離輸出灌電流高達500mA

　　兩個外部中斷源 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)

　　緊湊型，低規PCI/PCI Express® PCB (LPCI-7230，LPCIe-7230)

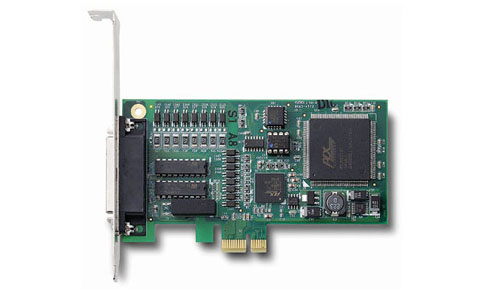

32通道隔離數字輸入輸出卡 LPCIe-7230 （現貨）

　　主要特點：

　　x1 PCI Express接口 (LPCIe-7230)

　　16通道隔離數字輸入和16通道隔離數字輸出 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)

　　2500 VRMS光隔 (PCI-7234/7234P，LPCI-7230，LPCIe-7230)

　　單個隔離輸出灌電流高達500mA

　　兩個外部中斷源 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)

　　緊湊型，低規PCI/PCI Express® PCB (LPCI-7230，LPCIe-7230)

產品規格

隔離數字輸入

　　■通道數

　　 • 16 (PCI-7230/LPCI-7230/LPCIe-7230/cPCI-7230)

　　 • 32 (PCI-7233)

　　■最大輸入范圍

　　 • 0至24V，無極性(PCI-7230/PCI-7233/LPCI-7230/LPCIe-7230)

　　■數字邏輯電平

　　 • 0至24V，無極性

　　 • 輸入高電壓：5至24 V

　　• 輸入低電壓：0至1.5 V

　　■輸入阻抗：L2kΩ@0.5W

　　■隔離電壓

　　• 2500 Vrms (LPCI-7230/LPCIe-7230)

　　 • 5000 Vrms (PCI-7230/PCI-7233/cPCI-7230)

　　■中斷源

　　 • 數字輸入通道OS I (PCI-7230/LPCI-7230/LPCI-7230/cPCI-7230)

　　 • 狀態改變(PCI-7233)

　　■數據傳輸：程序控制I/O

隔離數字輸出

　　■通道數

　　• 16 (PCI-7230/l_PCI-7230/LPCIe-7230/cPCI-7230)

　　 • 32 (PCI-7234)

　　■輸出類型：達林頓晶體管

　　■灌電流

　　 • 在100%負載時單通道500 mA(PCI-7230/l_PCI-7230/LPCIe-7230)

　　• 在10%負載時所有通道370mA(PCI-7230/LPCI-7230/LPCIe-7230)

　　• 在50%負載時所有通道130 mA(PCI-7230/LPCI-7230/l_PCIe-7230)

　　 • 在100%負載時單通道500 mA (PCI-7234)

　　 • 在20%負載時所有通道500mA(PCI-7234)

　　■源電流

　　 • 在100%負載時單通道500 mA(PCI-7234P)

　　 • 在10%負載時所有通道260 mA(PCI-7234P)

　　■功耗

　　 • 每個芯片最大I.47W (8數字輸出通道)(PCI-7230/PCI-7234P/LPCI-7230/LPCIe-7230)

　　• 每個芯片最大2.25W(8數字輸出通道)(PCI-7234)

　　■供給電壓：5至35Vdc

　　■隔離電壓：2500 Vrms

　　■數據傳輸：程序控制I/O

通用規格

　　■I/O接口

　　• PCI-7230/7233/7234/7234P

　　• 37針D-Sub孔型插座

　　• PCI-7230/LPCI-7230/cPCI-7230

　　• 一個50針SCSI-ll孔型插座

　　■工作溫度：0 °C至60 °C

　　■存儲溫度：-20 °C至80°C

　　■相對濕度：5%至95%，非凝露

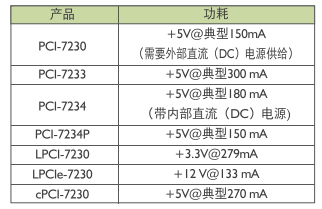

　　■電源要求

　　■尺寸(不包括連接器)

　　? 153 mm X 107 mm (PCI-7230)

　　? 158 mmX I07 mm (PCI-7233)

　　? 175 mmX I07 mm (PCI-7234 & PCI-7234P)

　　? 120 mmX65 mm (LPCI-7230)

　　? 119.9 mm(L) x 68.9 mm(H) (LPCIe-7230)

　　? 160 mmx lOOmm (cPCI-7230)

相關產品

了解更多 +

凌華PCI-7442/7443/7444 128路隔離

凌華PCI-7432/7433/7434 64路隔離i

凌華PCI-7256 16路繼電器輸出io卡

凌華LPCIe-7250繼電器輸出&隔離DIO

主件	接線端子板
PCI-7233：32通道隔離數字輸入卡，支持反向邏輯輸入 PCI-7234P：帶源電流晶體管的32通道隔離數字輸出卡 PCI-7230：16通道隔離數字輸入和16通道隔離數字輸出卡（現貨） PCI-7234：32通道隔離數字輸出卡	DIN-37D-01：接線端子板，帶1個37針D-Sub連接器，標準導 軌安裝(不包括線纜) 　 ACLD-9137-01：通用接線端子板，帶1個37針D-Sub插頭接口　 ACL-10137-1MM：37針D-Sub插頭/插頭線纜，1米
LPCI-7230：16通道隔離數字輸入和16通道隔離數字輸出低規PCI卡	DIN-50S-01：接線端子板，帶1個50針CSI-II連接器，標準導 軌安裝(不包括線纜) ACL-10250-1：50針SCSI-II線纜(匹配AMP-787082-5)，1米
LPCIe-7230：16通道隔離數字輸入和16通道隔離數字輸出低規PCIe卡（現貨）
