產品特點
? 板載浮點DSP
? 4/8軸脈沖串指令，最高6.5 MHz
? 軌跡周期時間最高可達1 KHz
? 編碼器反饋頻率最高可達20 MHz，采用數字濾波器設計
? 通過ORG和Index信號實現高速位置鎖存功能
? 高速位置比較和觸發輸出高達1MHz，用于自動光學檢測
? 32個額外的板載數字I/O通道(16DI和16DO)節省了完整DI/O卡的成本
? 激光應用的PWM控制
? 對主機的可編程中斷源控制；用于安全控制的看門狗定時器
? 包括Adlink的MotionCreatorPro 2TM圖形安裝套件，3D軌跡圖和診斷程序的數據采樣
? 單個系統最多支持16個卡
產品介紹

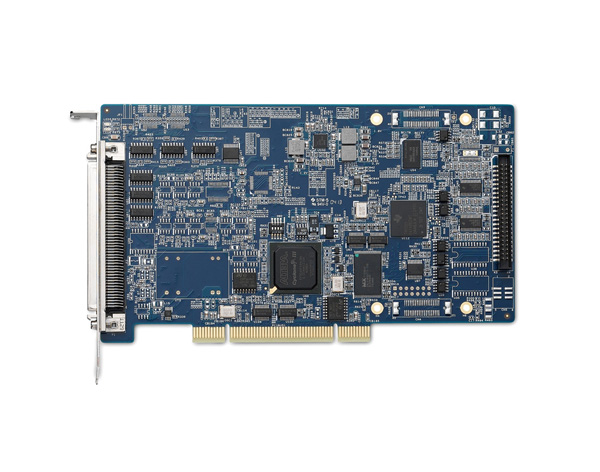

DSP高階運動控制卡AMP-204C/208C
凌華新推出的基于DSP的4/8軸脈沖式運動控制卡AMP-204C/AMP-208C，采用最新的DSP與FPGA技術，運動功能全面豐富，可以提供實現高脈沖輸出，支持6.5 MHz頻率脈沖輸出及高達20 MHz編碼器輸入。
借助凌華科技Softmotion技術，AMP-204C/AMP-208C在保持卓越吞吐量和精度的同時，大幅減少了開發的時間，并提供卓越的同步運動控制性能，如3D直線/圓弧/螺線插補，十分適合用于半導體，顯示器及一般傳統軌跡加工的產業應用。AMP-204C/AMP-208C支持三種不同的頻率或占空比的PWM控制模式，適用于激光雕刻/打標/切割應用。此外，基于硬件位置比較和觸發輸出適用于AOI應用。
凌華AMP-204C/AMP-208C運動控制卡支持脈沖式指令，可連接各種不同類型的伺服、步進、音圈與直線電機等。同時進一步提供多軸插補功能，如3D直線/圓弧/螺線插補，十分適合用于如激光雕刻、涂膠及一般傳統軌跡加工的產業應用。通過高速的觸發信號子板，可以提供高速位置比較及高達1MHz脈沖觸發輸出，同時適用于光學檢測應用領域
產品資料
產品應用
智能視覺點膠控制系統應用于大批量，高精度，高速，大小視野在線點膠場景。自帶視覺系統對相機采集到的圖像進行實時分析，自動計算位置及旋轉角度，實現對點膠機的智能化，高精度、高速的控制。
訂購指南
|
訂購 |
|
AMP-208C 基于DSP的8軸高級脈沖式運動控制卡 AMP-204C 基于DSP的4軸高級脈沖式運動控制卡 |
|

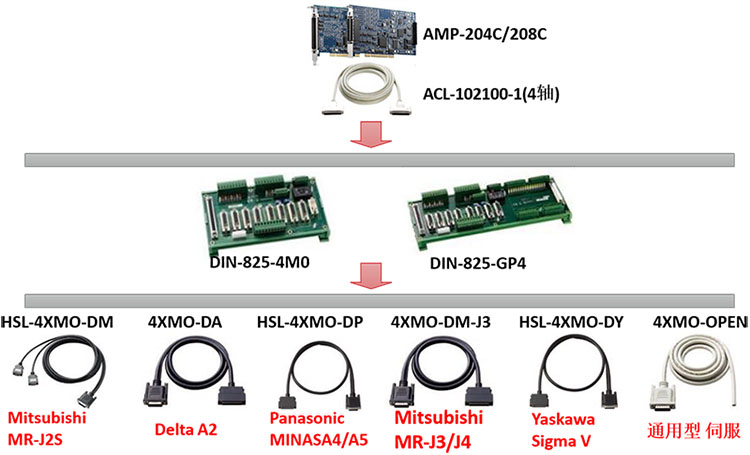

端子板線纜 |
|
DIN-825-GP4 帶100針SCSI-Ⅱ接口的端子板，適用于伺服電機及通用型步進 ACL-102100-1 100針SCSI-Ⅱ電纜，1M SCSI-VHDCI 100P 100針SCSI VHDCI連接線，可為2米，3米和5米 |

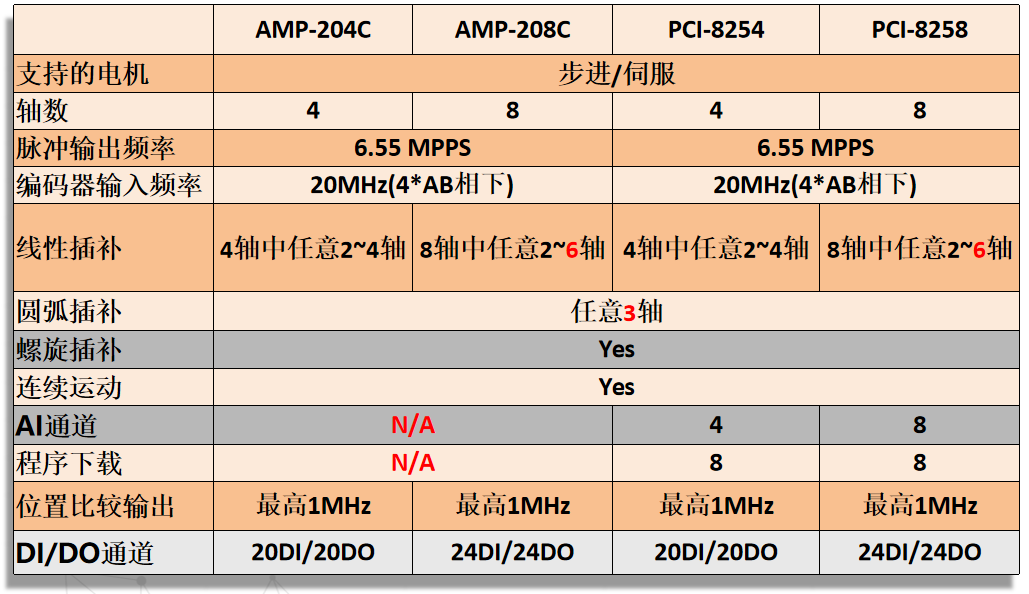

選型對比
